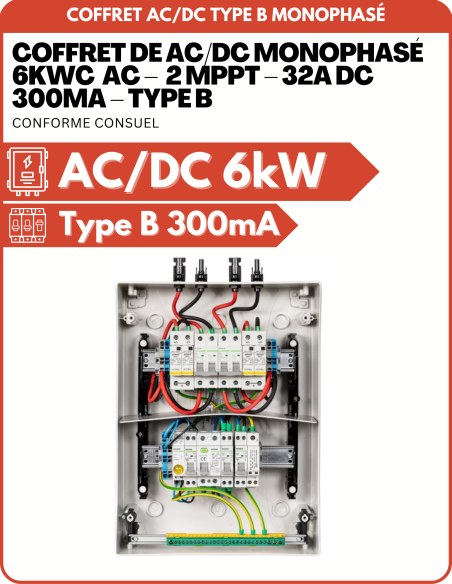

Coffret de AC/DC monophasé 6kWc AC – 2 MPPT – 32A DC 300mA – TYPE B

Partie AC

Puissance nominale : 6 kW

Nombre d’onduleurs : 1

Disjoncteur : C32 – 20 A – 4,5 kA

Protection différentielle : 40 A – 300 mA – Type B ⚠️

Parafoudre AC : Type II – protégé par disjoncteur C20

Tension max (L-N) : 255 V

In : 5 kA | Imax : 15 kA

Télésignalisation de fin de vie intégrée

Voyant protégé par C6

Raccordements :

Vers onduleur : câble souple 3G4 à 3G10

Vers réseau : câble souple 3G4 à 3G10

Terre : 16 mm²

Passage de câbles PE : 2 × M25 + 1 × M20 (terre)

Partie DC

Nombre de MPPT : 2

Nombre de strings / MPPT : 1

Interrupteur-sectionneur : 600 VDC / 25 A

Parafoudre DC 600 V :

In : 20 kA | Imax : 40 kA | Up sous In : 2,3 kV

Télésignalisation de fin de vie intégrée

Connectique :

Entrées : 4 × MC4 (2 MPPT × 1 string)

Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16

Coffret

Matière : Plastique

Indice de protection : IP65 – IK09

Format : 2 × 12 modules

Haute résistance UV

Température d’utilisation : –25 °C à +60 °C

Résistance au fil incandescent : 750 °C

Humidité relative : 0 – 95 %

Points forts

Coffret AC/DC prêt à raccorder

Type B : protection adaptée aux onduleurs spécifiques ou sans transformateur

Parafoudres AC et DC avec télésignalisation de fin de vie

Double MPPT : gestion optimale des strings PV

Coffret étanche, robuste et durable (IP65 – IK09)

Conception conforme à la norme UTE C 15-712-1

Caractéristiques techniques

Type de courant:

AC/DC

Type de coffret:

Monophasé

Poids:

5.4kg
