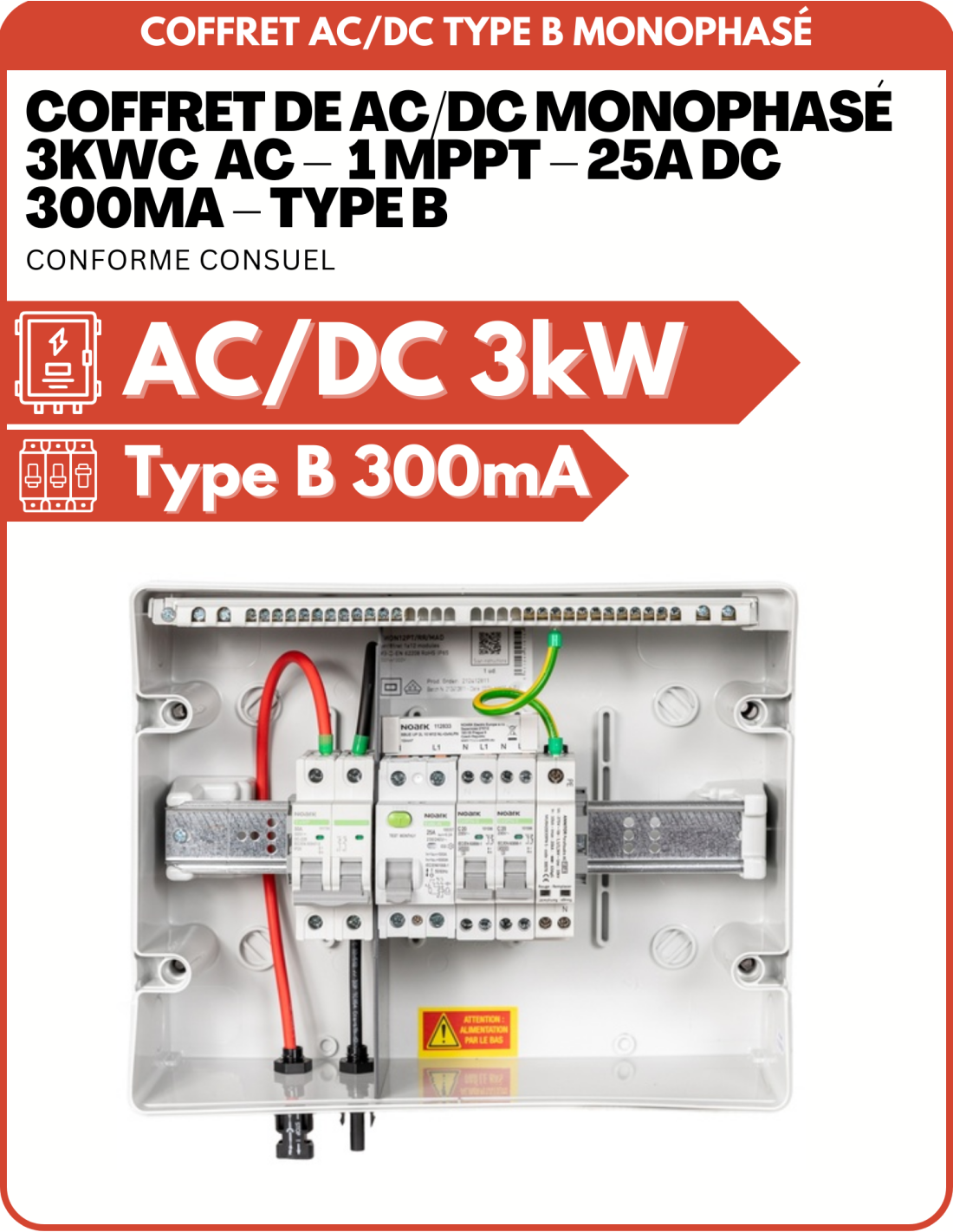

Coffret de AC/DC monophasé 3kWc AC – 1 MPPT – 25A DC 300mA – TYPE B

Caractéristiques principales

Partie AC

Puissance nominale : 3–4 kW

Nombre d’onduleurs : 1

Disjoncteur : C20 – 20 A – 4,5 kA

Protection différentielle : 25 A – 300 mA – Type B

Parafoudre AC : Type II – protégé par disjoncteur C20

Tension max (L-N) : 255 V

In : 5 kA

Imax : 15 kA

Télésignalisation de fin de vie intégrée

Raccordements :

Vers onduleur : câble souple 3G4 à 3G10

Vers réseau : câble souple 3G4 à 3G10

Terre : 16 mm²

Passage de câbles PE : 2 × M25 + 1 × M20 (terre)

Partie DC

Nombre de MPPT : 1

Nombre de strings / MPPT : 1

Interrupteur-sectionneur : 600 VDC / 25 A

Entrées : 2 × MC4

Sorties : 2 × presse-étoupes PE M16 + 1 × PE M16 (terre)

Coffret

Matière : plastique, IP65 – IK09

Format : 1×12 modules

Haute résistance UV

Température d’utilisation : -25 °C à +60 °C

Résistance au fil incandescent : 750 °C

Humidité relative : 0–95 %

Points forts

Coffret AC/DC complet et prêt à raccorder

Protection différentielle type B : indispensable pour certains onduleurs monophasés

Parafoudre AC type II avec télésignalisation intégrée

Inter-sectionneur DC pour coupure sécurisée du champ photovoltaïque

Coffret robuste et étanche (IP65 – IK09) pour usage extérieur

Conception conforme à la norme UTE C 15-712-1

Caractéristiques techniques

Type de courant:

AC/DC

Type de coffret:

Monophasé

Poids:

2.52kg
